Toda medição precisa de um ponto de partida confiável, e é essa a função das redes de apoio geodésico: estabelecer referências fixas de coordenadas e altitude que servem de base para levantamentos, projetos e obras que se estendem por longos períodos ou grandes áreas. Sem uma rede de apoio bem planejada, cada nova medição corre o risco de gerar inconsistências em relação às anteriores.
Esse tipo de serviço é especialmente relevante em obras de infraestrutura, projetos lineares como rodovias e linhas de transmissão, grandes empreendimentos e trabalhos que envolvem várias equipes ou fases ao longo do tempo. A rede de apoio garante que todos os pontos levantados, independentemente de quando ou por quem, estejam referenciados ao mesmo sistema de coordenadas.
A implantação da rede envolve o cálculo e a materialização de marcos geodésicos, seguidos de ocupação com GNSS RTK para obtenção de coordenadas precisas, muitas vezes amarradas à Rede Brasileira de Monitoramento Contínuo (RBMC) ou a outras referências oficiais, conforme a exigência do projeto. Esse cuidado técnico evita distorções acumuladas em levantamentos de longo prazo.
Projetos que envolvem monitoramento de deformações, grandes obras civis ou levantamentos em várias etapas se beneficiam diretamente de uma rede de apoio bem planejada, pois ela garante que comparações feitas meses ou anos depois continuem tecnicamente válidas.
Quando contratar
- Em obras de infraestrutura de longa duração
- Para projetos lineares como rodovias, ferrovias e linhas de transmissão
- Ao planejar levantamentos em múltiplas etapas ou por equipes diferentes
- Para dar suporte a projetos de monitoramento de deformações
- Em grandes empreendimentos que exigem referência única de coordenadas
- Para retomar projetos antigos que precisam de nova referência confiável
O que pode estar incluído nos entregáveis
Os produtos abaixo compõem o escopo típico deste serviço. A combinação final é definida em proposta, conforme a finalidade e as condições da área — nem todo formato se aplica a todo caso.
- Relatório de implantação da rede de apoio
- Coordenadas dos marcos geodésicos implantados
- Memorial técnico do cálculo geodésico
- Croqui de localização dos marcos
- ART do serviço
Metodologia em etapas
Etapa 1
Planejamento da rede
Definição da quantidade e distribuição dos pontos de apoio conforme a área e o projeto.
Etapa 2
Implantação de marcos
Materialização física dos pontos de referência em campo.
Etapa 3
Ocupação GNSS
Coleta de coordenadas de precisão com GNSS RTK, amarradas a referências oficiais quando exigido.
Etapa 4
Ajuste e cálculo
Processamento e ajuste da rede para garantir consistência entre os pontos.
Etapa 5
Entrega técnica
Relatório final com coordenadas, croqui e memorial de cálculo.
Tecnologias e métodos aplicáveis

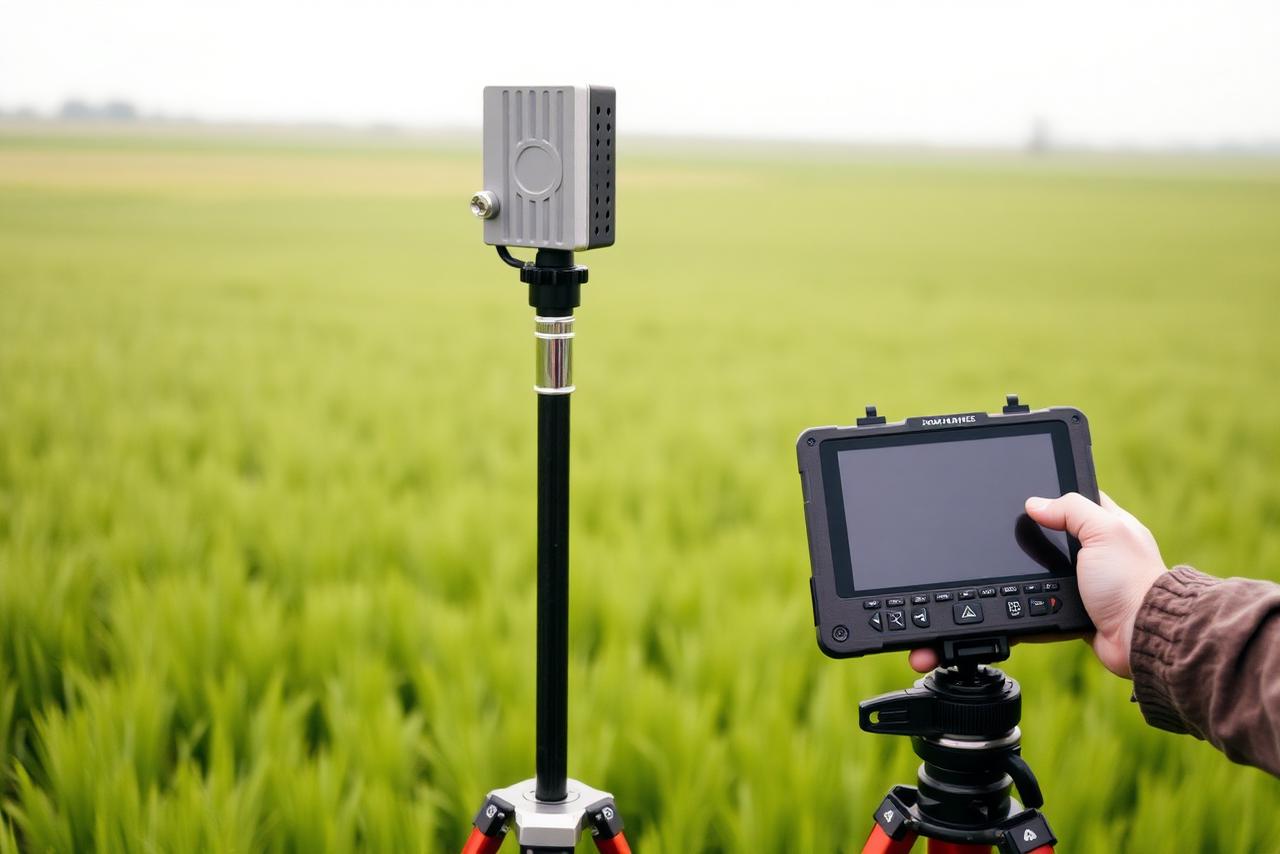

- GNSS RTK AlphaGeo Matrix II/VI
- GNSS L2 Plus
- Base rádio RTK
- Estação total
- AutoCAD Civil 3D
Aplicações por público
Construtoras de infraestrutura
Precisam de referência única de coordenadas para obras de longa duração.
Concessionárias e projetos lineares
Utilizam redes de apoio para manter consistência em trechos extensos.
Empresas de monitoramento
Dependem de marcos estáveis para comparar medições ao longo do tempo.
Riscos de contratar sem escopo e sem responsabilidade técnica
- Executar levantamentos longos sem uma rede de apoio estruturada
- Usar marcos instáveis que se deslocam ao longo do tempo
- Não amarrar a rede a referências oficiais quando exigido pelo projeto
- Trocar de equipe sem transferir corretamente a referência geodésica utilizada
O que influencia prazo e preço
- Extensão da área ou do projeto
- Quantidade de marcos a implantar
- Necessidade de amarração a referências oficiais
- Acesso e logística até os pontos
- Prazo do projeto
A contratação e a ART são definidas após análise do escopo e das atribuições profissionais aplicáveis ao serviço.
