Estrutura técnica
Equipamentos, sensores e cadeia de processamento
Equipamento não é argumento de venda: é consequência do problema. Esta página descreve o que está disponível e em que situação cada recurso faz sentido, sem declarar precisões genéricas fora de especificação.
Hardware
Equipamentos disponíveis
Aerolevantamento

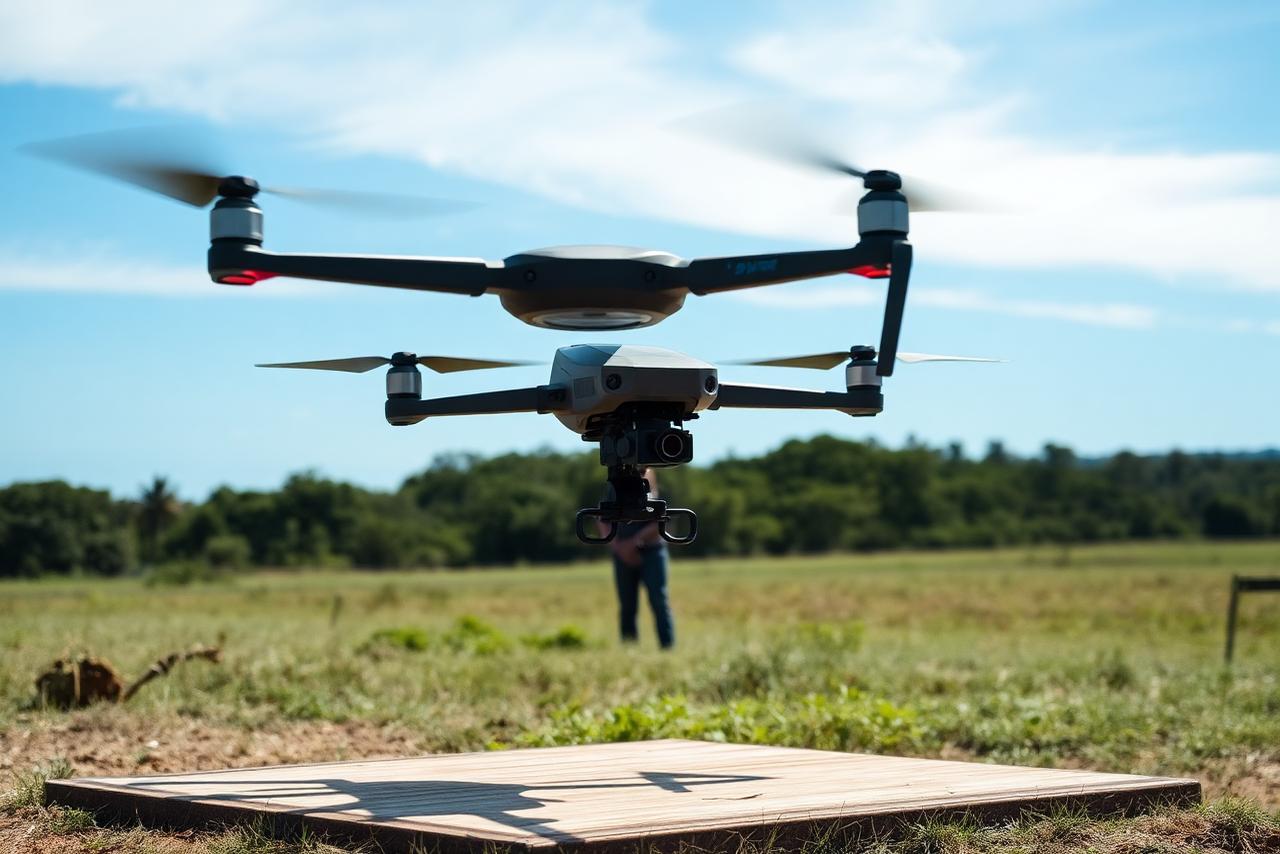

DJI Matrice 4E RTK
Drone de mapeamento com posicionamento RTK para aerofotogrametria de áreas médias e grandes.
Aerolevantamento
DJI Phantom 4 Pro
Plataforma aérea para voos de menor porte, inspeções e registros fotográficos técnicos.
Posicionamento
GNSS RTK AlphaGeo Matrix II / VI
Receptores GNSS para apoio geodésico, pontos de controle e levantamentos em campo aberto.
Posicionamento
GNSS AlphaGeo L2 Plus
Receptor complementar para redes de apoio, rastreio e transporte de coordenadas.
Topografia clássica
Estação total
Medição angular e linear em áreas com obstrução de sinal, obras e ambientes urbanos densos.
Varredura 3D
Falcon X Laser Scanner
Varredura a laser para nuvem de pontos de edificações, plantas industriais e obras.
Correção
Base rádio RTK
Transmissão de correção em campo para trabalhos sem cobertura de rede móvel.
Critério
Qual método para qual situação
Na maioria dos trabalhos, a resposta é uma combinação: apoio geodésico com GNSS, complemento com estação total e cobertura aérea ou varredura conforme o produto final.
Áreas abertas e extensas
Rastreio GNSS combinado a voo fotogramétrico cobre glebas rurais, faixas e grandes terrenos com racionalidade de tempo e apoio de campo bem distribuído.
Ambientes urbanos e obstruídos
Onde o sinal de satélite é degradado por prédios, vegetação densa ou estruturas metálicas, a estação total mantém a consistência geométrica do levantamento.
Estruturas e plantas industriais
A varredura a laser registra geometria complexa com densidade alta, gerando nuvem de pontos apta a virar as built, modelo 3D ou base para projeto de retrofit.
Software
Processamento e entrega
- AutoCAD Civil 3D
- AutoCAD Map 3D
- QGIS
- Agisoft Metashape
- DJI Terra
- Trimble RealWorks
O processamento cobre o ajuste dos dados brutos, a geração de produtos derivados e a preparação do material para o software do cliente. Projetos que seguirão para CAD, SIG ou ambiente BIM têm requisitos distintos de camada, sistema de referência e organização de arquivos — isso é definido antes da entrega, não depois.
Voos com aeronave remotamente pilotada observam a regulamentação aeronáutica aplicável e a autorização de acesso à área. Restrições de espaço aéreo, proximidade de aeródromos e condições meteorológicas entram no planejamento da campanha.
Controle de qualidade
- Definição e registro do sistema geodésico de referência utilizado.
- Distribuição de pontos de apoio e de verificação compatível com o método.
- Conferência de fechamento e consistência antes do desenho final.
- Confronto com documentos, projetos e levantamentos anteriores quando existirem.
- Registro do que foi medido em campo e do que foi interpolado ou modelado.
Quer saber qual tecnologia se aplica à sua área?
Envie localização, tamanho aproximado e o uso pretendido do dado. A definição do método vem dessa combinação.
A contratação e a ART são definidas após análise do escopo e das atribuições profissionais aplicáveis ao serviço.
